乱人伦人妻中文字幕在线-亚洲最大成人网色-亚洲日韩亚洲另类激情文学-色综合天天天天综合狠狠爱-亚洲国产精品久久久久婷蜜芽

全國服務(wù)熱線

0917-312584915891077471

鈦合金鍛件·鈦合金棒鈦加工件生產(chǎn)制造商
航空航天用TC11鈦合金大規(guī)格棒材組織均勻性控制
搜索:
當(dāng)前所在位置:首頁 >> 新聞資訊 >> 技術(shù)資料

航空航天用TC11鈦合金大規(guī)格棒材組織均勻性控制

發(fā)布時(shí)間 :2023-06-18 07:43:29 瀏覽次數(shù) :

TC11鈦合金名義成分為Ti-6.5Al-1.5Zr-3.5Mo-0.3Si,屬于馬氏體型α+β鈦合金。具有優(yōu)異的熱強(qiáng)性能,主要用于工作溫度500℃以下的飛機(jī)發(fā)動(dòng)機(jī)葉片、葉輪、壓氣盤等關(guān)鍵零部件,是目前航空航天工業(yè)應(yīng)用較廣的一種鈦合金[1] 。隨著鈦航空航天工業(yè)的發(fā)展,鈦合金鍛造棒材的規(guī)格不斷增大,同時(shí)對棒材的組織均勻性提出了更高要求。本文針對TC11φ230mm鈦棒材組織均勻性差、力學(xué)性能不均等問題,通過制定合理的鍛造工藝方案,有效地提高φ30mm棒材的組織和力學(xué)能均勻性。

TC11鈦合金棒

1、試驗(yàn)材料和試驗(yàn)方法

1.1 試驗(yàn)材料制造方法

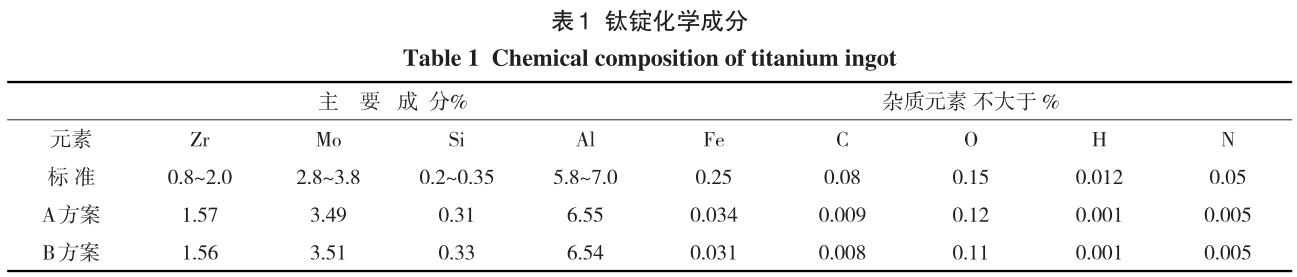

本文選用攀長特鈦材有限公司真空自耗熔煉的TC11鈦合金鑄錠,直徑為φ720mm。鑄錠化學(xué)成分(表1),β轉(zhuǎn)變度為982℃。


1.2 試驗(yàn)方法

本試驗(yàn)采用A、B兩種鍛造工藝方案。

開坯鍛造:A方案和B方案,鑄錠加熱到α+β相變點(diǎn)以上,采用鐓粗拔長工藝,總鍛比:5。成品鍛造:A方案在β相變點(diǎn)以下,采用上下平砧拔長工藝生產(chǎn)鈦棒,總鍛比:5;B方案在β相變點(diǎn)以下,采用鐓粗+ V型砧拔長工藝生產(chǎn)鈦棒,總鍛比:8。

2、試驗(yàn)結(jié)果對比

2.1 取樣方案

成品棒材熱處理工藝:960℃保溫 1h,空冷+530℃保溫6h,空冷。

A、B兩種不同工藝生產(chǎn)的棒材,分別在橫截面的中心、1/2R和邊部取力學(xué)和顯微組織試樣,并在棒材一端取低倍試樣。


2.2 低倍組織比較

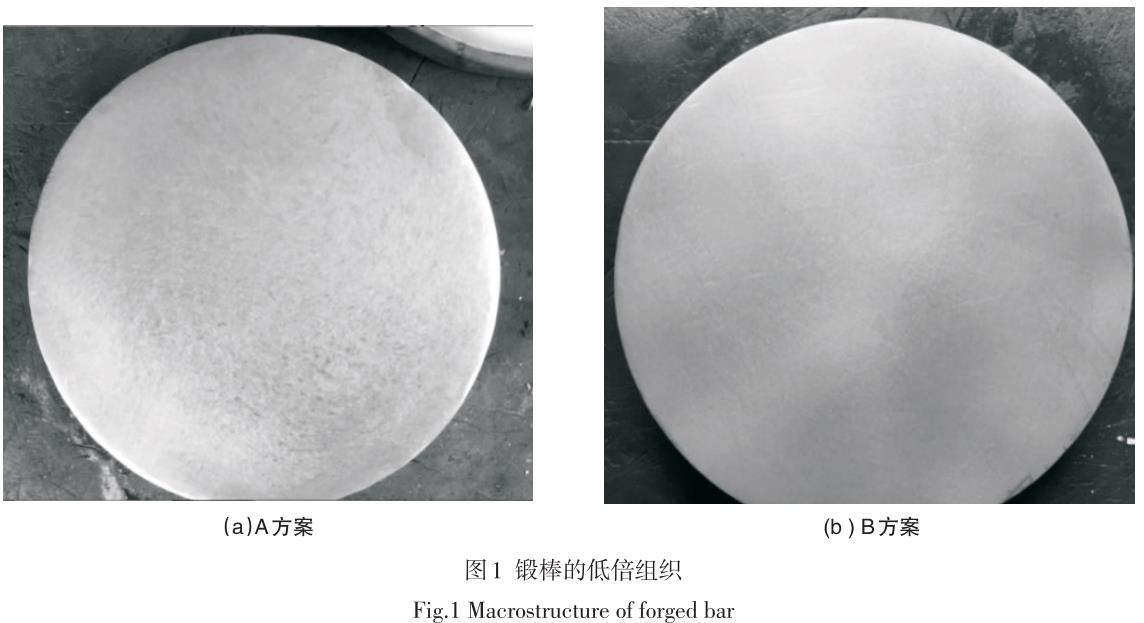

A方案鍛造的棒材低倍組織不均勻,邊部為模糊晶,1/2R處和心部為半清晰晶。B方案鍛造的棒材低倍組織均勻性好,整體為模糊晶。

2.3 顯微組織比較

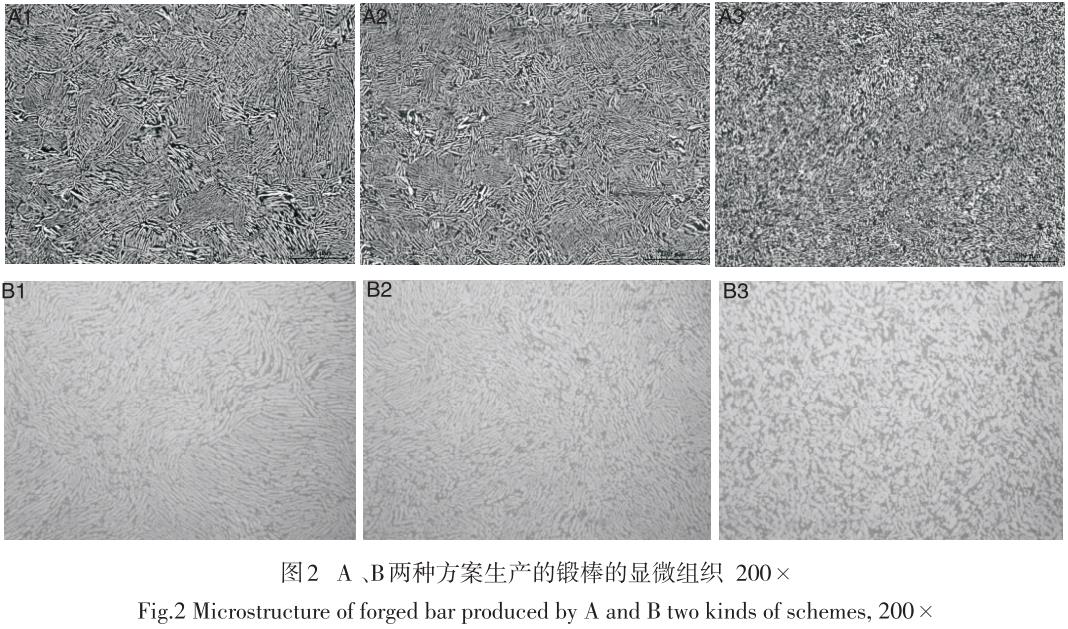

對采用A方案和B方案鍛造的棒材,其橫截面中心、1/2R和邊部的顯微組織檢驗(yàn)結(jié)果如圖2所示。


(其中下標(biāo)1、2、3分別表示棒材橫截面上的中心、1/2半徑及邊部)采用方案A鍛造的棒材從中心到邊部的顯微組織差異較大,邊部組織為細(xì)小的等軸組織,但中心與1/2R處的組織破碎不充分,仍有原始β晶界的痕跡,雖然晶界已破碎,但原始β晶粒內(nèi)部還存在明顯的集束。采用方案B鍛造的棒材,從中心到邊部的顯微組織基本為等軸組織,原始β晶界充分破碎。


2.4 力學(xué)性能比較

方案A鍛造的棒材,中心到邊部的強(qiáng)度逐漸提高。中心與邊部的抗拉強(qiáng)度相差39MPa,斷面收縮率相差9%。方案B鍛造的棒材,中心到邊部的力學(xué)性能較均勻,強(qiáng)度和塑性均優(yōu)于A方案。

3、試驗(yàn)結(jié)果分析

3.1 低倍和顯微組織分析

對圖1和圖2分析:A方案鍛造的棒材中心、1/2R和邊部的低倍組織分別表現(xiàn)為半清晰晶和模糊晶,中心和1/2R處的顯微組織為等軸α+原始β晶界,邊部為等軸組織。B方案鍛造的棒材,低倍表現(xiàn)為模糊晶,其顯微組織基本為等軸組織。在α+β區(qū)變形時(shí),A方案采用上下平砧拔長工藝,棒材中心和1/2R變形不充分、鍛透性差,β晶界破碎程度不高,α片層的球化程度低;B方案采用鐓粗+ V型砧拔長,棒材中心受3向壓應(yīng)力,提高鍛透性,β晶粒破碎充分,α片層的球化程度提高。

3.2 力學(xué)性能分析

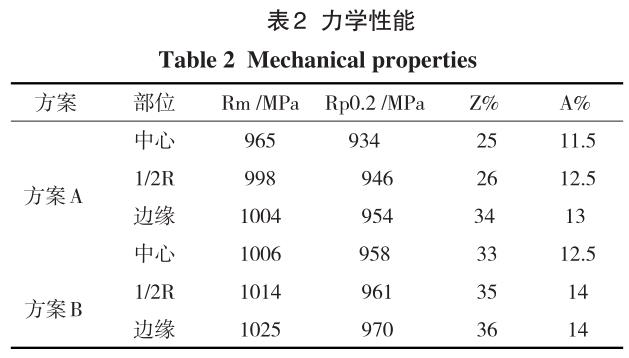

從表2分析:B方案棒材斷面收縮率,較A方案提高了6%,中心到邊部的性能較A方案也有提高。

據(jù)相關(guān)研究表明:α相對拉伸塑性指標(biāo)影響較明顯,特別是斷面收縮率[2] 。適當(dāng)?shù)卦龃笞冃纬潭龋梢云鸬郊?xì)化晶粒的作用[3] 。由于A方案鍛造的棒材只采用平砧拔長,棒材變形不均勻,晶粒細(xì)化程度低,等軸α相含量相對較少,棒材中心到邊部的抗拉強(qiáng)度和塑性相差大。B方案采用鐓粗+V型砧拔長,從中心到邊部棒材變形更充分、更均勻,晶粒細(xì)化程度高,等軸α相含量提高,棒材的抗拉強(qiáng)度均勻,斷面收縮率提高。

4、結(jié)論

TC11φ230mm棒材鍛造,適當(dāng)增加在α+β相區(qū)總鍛比,采用鐓粗+ V型砧拔長,棒材中心和1/2R處的鍛透性得到改善,提高低倍組織的均勻性;晶粒細(xì)化,等軸α相含量提高,性能均勻性提升。

參考文獻(xiàn)

[1] 蘇祖武,孟國文,郭鴻鎮(zhèn),等.TC11鈦合金棒材顯微組織等軸細(xì)晶化工藝研究[J].金屬學(xué)報(bào).1991:27

[2] 莫畏.鈦鑄錠和鍛造[M].北京:冶金工業(yè)出版社.2012

[3] 趙永慶,陳永楠,張學(xué)敏.等.鈦合金相變及熱處理[M].湖南:中南大學(xué)出版社.2012.

相關(guān)鏈接

在線客服
客服電話

全國免費(fèi)服務(wù)熱線
0917 - 3125849
掃一掃

bjjwtai.com
巨偉鈦業(yè)手機(jī)網(wǎng)

返回頂部
主站蜘蛛池模板: 亚洲午夜福利院在线观看| 日本三级欧美三级人妇视频| 国产精品白丝av嫩草影院| 亚洲www啪成人一区二区| 日本熟妇浓毛| 亚洲国产福利成人一区| 丝袜无码一区二区三区| 亚洲成av人片天堂网无码】| 精品亚洲欧美无人区乱码| 影音先锋人妻啪啪av资源网站| 人人爽天天碰狠狠添| 婷婷色爱区综合五月激情韩国| 国产精品va在线观看h| 日本牲交大片无遮挡| 国产一精品一av一免费| 日本少妇三级hd激情在线观看| 亚洲欧洲精品成人久久曰影片| 在线观看国产精品普通话对白精品| 国产成人精品人人做人人爽| 两个黑人大战嫩白金发美女| 97久久超碰亚洲视觉盛宴| 韩国三级中文字幕hd久久精品| 亚洲乱码尤物193yw最新网站| 丁香五香天堂网| 亚洲中文字幕在线观看| 春色校园亚洲愉拍自拍| 国产成人啪精品视频网站| 国产综合色产在线精品| 日本www一道久久久免费榴莲| 日本熟妇人妻中出| 日本做受高潮好舒服视频| 国语自产精品视频在线区| 人人草人人做人人爱| 中文字幕人妻一区二区| 丰满人妻翻云覆雨呻吟视频| 亚洲国产成人乱码| 国产精品人成在线播放新网站| 久久久亚洲欧洲日产国码606| 国产精品久久久久久吹潮| 人妻少妇偷人精品无码| 成人欧美一区二区三区在线观看|
